树形结构(多叉树)与深度优先搜索(DFS)和广度优先搜索(BFS)

注:本文更新于2023/12/27,修改了某些错误

前言

我也是服了,这篇文章写的高血压快出来了…🤔

本文注重理论,基本上不会有代码,理解起来比较麻烦,所以(将就着看吧)

不过,我写文章的风格是特别的傻瓜式,基本上小学生也能看懂罢?

多叉树

多叉树是什么?

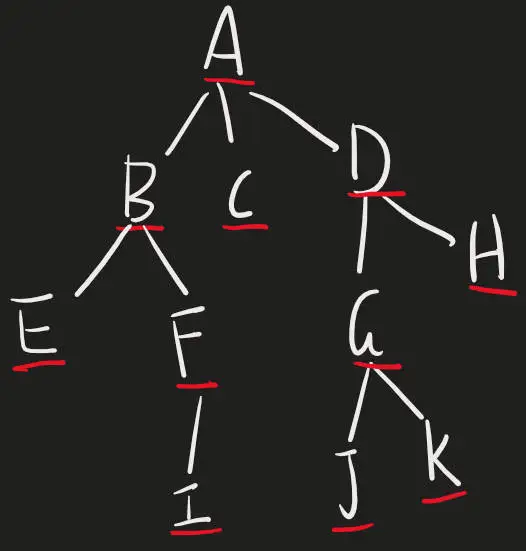

多叉树

规则:

  • 每个节点有零个或多个子节点。
  • 没有父节点的节点称为根节点。
  • 每一个非根节点有且只有一个父节点。
  • 除了根节点外,每个子节点可以分成一个或多个不相交的子树。
  • 树中分叉最多的节点有几个分支,就称为几叉树。

好好好,我知道给你一堆理论可能不理解,我详细的结合上面那张图解释一下(下面所有内容都围绕这张图介绍哦)

首先,最上方的节点(A),称为根节点或树根(root)

父子节点关系

关于父子节点,我举一些例子,大家理解一下

A称为B、C、D的父节点;B、C、D是A的子节点

B称为E、F的父节点;E、F是B的子节点

层数不相邻,不能称为父子节点关系。(如A、F)

没有连接,不能称为父子节点关系。(如C、F)

子树

树中的B节点是根节点的子节点,B和它的所有后代(E、F、I)也组成了一个树,称为这棵树的子树

同理,D节点和它的所有后代也称为这棵树的子树。为了方便表示,称它为D树。

G节点是D的子节点,G节点和它的所有后代称为D树的子树,即G树是D树的子树。

需要注意的是,一个树可能只有一个节点,C树也是A树的子树。

命名

分叉最多的节点有几个分支,就称为几叉树。

比如这个,分支最多的是A节点(3个),所以称为三叉树


二叉排序树

规则:

  • 每个父节点最多有两个子节点(必须为二叉树)。
  • 左子树中所有节点的值都小于左子树的父节点的值。
  • 右子树中所有节点的值都大于右子树的父节点的值。
二叉排序树

接下来,我还是借助这张图讲一下。

找一下规律,会发现:

左子节点的值都比父节点的值小

例如15<20,20<35,38<40(从左往右)

右子节点的值都比父节点的值大

例如22>20,40>35,46>40(从左往右)

但是~我们忽略了一个问题哦,我们只看到了个体而忽略了整体(子树,即子树中所有节点的值的和大于/小于父节点

所以,同理,整合一下,可以得到

左子树中所有节点的值都小于左子树的父节点的值。(20+15+22=35)

右子树中所有节点的值都大于右子树的父节点的值。(40+38+46>35)


好啦,树形结构这部分就ok了

深度优先搜索(DFS)

何为深度优先搜索?

深度优先搜索通过先访问根节点,然后递归地访问左子树和右子树的方式进行遍历。具体来说,深度优先搜索使用栈(可以是显式的数据结构,也可以是递归的函数调用栈)来保存待访问的节点。

说人话就是:

尽可能地搜索树的分支。(不撞南墙不回头)

对于每个节点,优先搜索它的左子节点,再搜索它的右子节点。

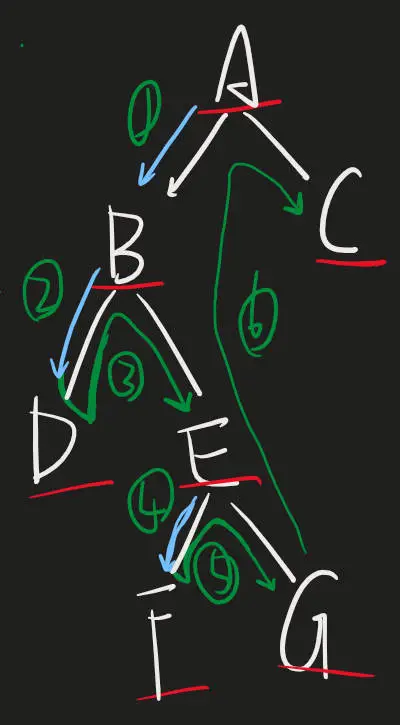

深度优先搜索

所以,按照图中箭头的顺序:A -> B -> D -> E -> F -> G-> C

代码

主要还是用到递归

a = []
def dfs(node):
    a.append(node.value)
    # 该节点有左子节点,则搜索左子节点(终止条件)
    if node.left_child != None:
        dfs(node.left_child)
    # 该节点有右子节点,则搜索右子节点(终止条件)
    if node.right_child != None:
        dfs(node.right_child)

广度优先搜索(BFS)

原理

从第一层开始,从左到右搜索完该层所有节点后,再搜索下一层。

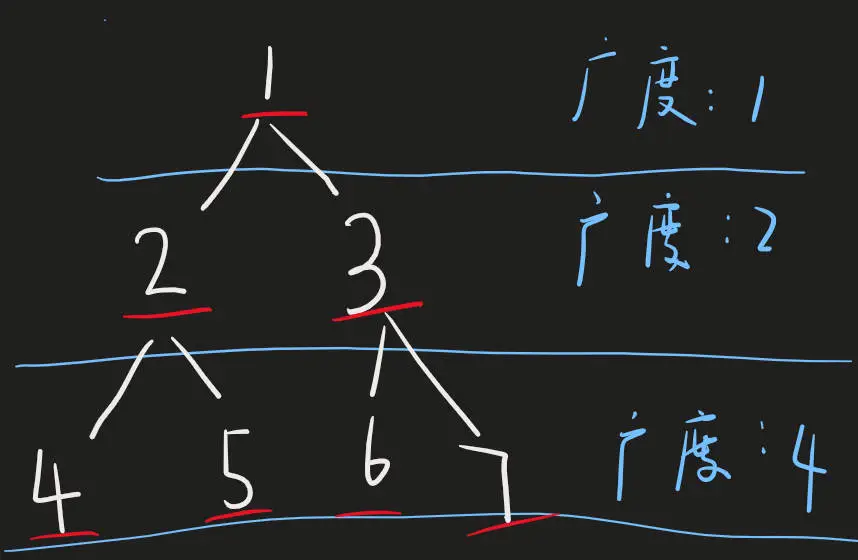

广度优先搜索

1→2→3→4→5→6→7

代码

要想实现,需要用到队列

(忘了的朋友可以看看之前发的文章哦~python中的队列与栈

思路(还是按照上图)

  • 第一层只有根节点,直接搜索即可
  • 搜索第二层时,依次搜索节点1的左子节点(2,node1.left_child)、右子节点(3,node1.right_child)
  • 搜索第三层时,先搜索节点2的左子节点(4,node2.left_child)、右子节点(5,node2.left_child)
  • 搜索第三层时,再搜索节点3的左子节点(6,node3.left_child)、右子节点(7,node3.left_child)

我们发现,下一层的搜索顺序依赖于上一层的搜索顺序;所以搜索每一层的节点时,借助容器(队列)将它们的子节点暂时存储下来。

整理一下


先将根节点放入队列中。
如果队列不为空:

  1. 取出队列中的第一个元素,然后查看该元素的值
  2. 如果当前节点值等于目标节点值,就结束搜索
  3. 如果该元素有左子节点,则将左子节点放入队列中
  4. 如果该元素有右子节点,则将右子节点放入队列中

from queue import Queue

def bfs(node):
    q = Queue()  # 创建一个队列用于存储待访问的节点
    q.put(node)  # 将根节点放入队列

    while q.qsize() != 0:  # 当队列非空时
        node = q.get()  # 从队列中取出一个节点
        print(node.value)  # 访问当前节点的值

        if node.value == 2:  # 如果当前节点的值为2(目标值),结束搜索
            return

        if node.left_child:  # 如果当前节点有左子节点,则将左子节点放入队列
            q.put(node.left_child)

        if node.right_child:  # 如果当前节点有右子节点,则将右子节点放入队列
            q.put(node.right_child)

结束喽

好吧,本篇文章就写到这儿,我也不知道怎么结尾了hhh

(写5篇文章的flag完成度:2/5)
